Il DVIA-M è il sistema integrato di isolamento attivo dalle vibrazioni più avanzato al mondo, incorporato in diverse piattaforme e utilizzato come sistema integrato di isolamento attivo delle vibrazioni per microscopi elettronici.
Performance di isolamento dalle vibrazioni inferiori allo Hertz
I sofisticati algoritmi di controllo attivo delle vibrazioni sono incorporati nella serie DVIA-M, fornendo un isolamento dalle vibrazioni del 50% - 80% a 1 Hz e del 90% a 2 Hz, sui sei gradi di libertà.
Sistema integrato di isolamento attivo dalle vibrazioni integrato
I sistemi attivi di isolamento dalle vibrazioni DVIA-M sono progettati per soddisfare le esigenze di abbattimento del rumore richieste da apparecchiature di imaging su nanoscala, come i microscopi elettronici.
Video
File
| Allegato | Dimensione |
|---|---|
 Brodhure Serie DVIA-M | 12.13 MB |
La serie DVIA utilizza un algoritmo di controllo del feedback per rilevare continuamente le vibrazioni che disturbano una superficie isolata e reagire istantaneamente per ridurre al minimo le vibrazioni in tempo reale. L'algoritmo di controllo Feed-Forward viene utilizzato nella serie DVIA per filtrare le vibrazioni del pavimento in anticipo prima che le vibrazioni possano essere trasmesse alle apparecchiature installate sulle piattaforme DAEIL.
La serie DVIA annulla le vibrazioni nei tre gradi di movimento di traslazione (X, Y e Z) e nei tre gradi di movimento di rotazione (beccheggio, rollio e imbardata)

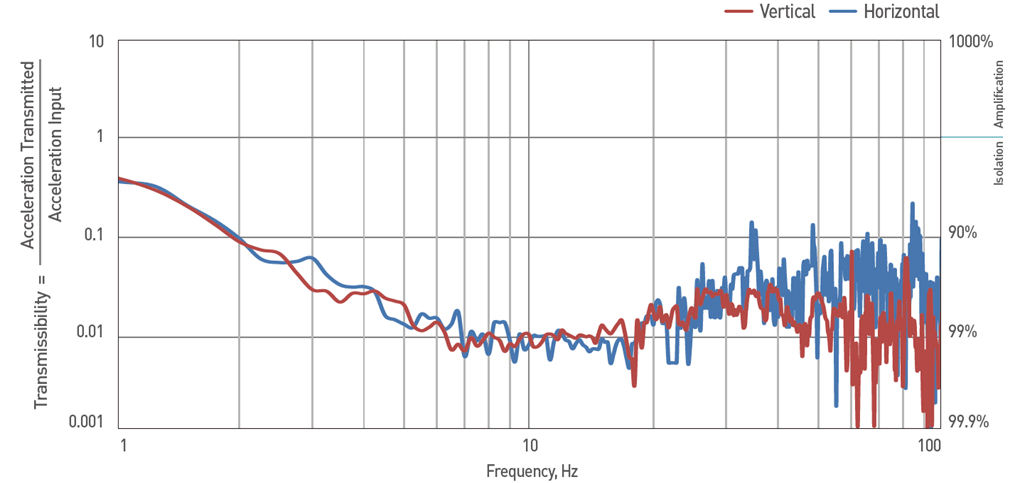

50% - 80% di isolamento dalle vibrazioni a 1 Hz
Isolamento dalle vibrazioni ≥90% a ≥2 Hz
SEM - Scanning Electron Microscopy - Microscopia elettronica a scansione
TEM - Transmission Electron Microscopy - Microscopia elettronica a trasmissione
STEM - Scanning Transmission Electron Microscopy - Microscopia elettronica a scansione e a trasmissione
STM - Scanning Tunneling Electron Microscopy - Microscopia a scansione a effetto tunnel
Caratteristiche Tecniche
Modello | DVIA-M1000 | DVIA-M3000 | DVIA-M6000 |
|---|---|---|---|
Dimensioni isolatore (L x P x A) | 190 x 190 x 178 mm | 232 x 232 x 180 mm | 308 x 308 x 180 mm |
Capacità di carico | 500 - 1700 kg | 1500 - 3500 kg | 3000 - 6000 kg |
Attuatore | Attuatore Elettromagnetico | Attuatore Elettromagnetico | Attuatore Elettromagnetico |
Forza massima dell'attuatore | Verticale: 40 N, Orizzontale: 20 N | Verticale: 40 N, Orizzontale: 20 N | Verticale: 80 N, Orizzontale: 40 N |
Gradi di libertà di movimento | 6 gradi | 6 gradi | 6 gradi |
Gamma di isolamento attivo | 0.5 - 100 Hz | 0.5 - 100 Hz | 0.5 - 100 Hz |
Isolamento dalle vibrazioni a 1 Hz | 50% - 80% | 50% - 80% | 50% - 80% |
Isolamento dalle vibrazioni at ?2 Hz | ≥ 90% | ≥ 90% | ≥ 90% |
Tensione di ingresso (V) | AC100 - 240V / 50 - 60 Hz / 1A | AC100 - 240V / 50 - 60 Hz / 1A | AC100 - 240V / 50 - 60 Hz / 1A |
Cosumo di Energia (W) | Massimo 110W, <50 W in condizioni normali | Massimo 110W, <50 W in condizioni normali | Massimo 110W, <50 W in condizioni normali |
Intervallo di temperatura in esercizio (°C) | 5 - 50 °C | 5 - 50 °C | 5 - 50 °C |
Intervallo di umidità in esercizio (%) | 20 - 90% | 20 - 90% | 20 - 90% |
Pressione dell'aria richiesta | ≥ 0.5 MPa (5 bar) | ≥ 0.5 MPa (5 bar) | ≥ 0.5 MPa (5 bar) |
