HDMI02DPX-3D
HDMI02DPX-3D è una fotocamera smart con software integrato e uno Z-stage che consente all'utente di acquisire immagini 3D e 2D e di misurarle con una precisione di 2 mu, con un semplice clic del mouse. Con l'HDMI02DPX-3D è possibile trasformare la maggior parte dei microscopi, vecchi o nuovi ,in un microscopio 3D moderno e avanzato. L'HDMI02DPX può essere installato su microscopi metallografici, stereo, monoculari e altri microscopi in riflessione.
- Risoluzione Full HD
- Sensore Exmor retroilluminato Sony da 1/2″
- Misure 3D su schermo con una precisione di 2mu
- Misurazione 2D su schermo
- Profondità di campo estesa (EDF)
- Velocità dell'immagine dal vivo di 60 fps a piena risoluzione (HDMI)
- Autonomo - Non è necessario un computer
- Misura avanzata incorporata
- Funzione di creazione report
- Può essere installato su qualsiasi microscopio a riflessione
Video
File
| Allegato | Dimensione |
|---|---|
 HDMI02DPX 3D measurement microscope camera - Brochure | 1.12 MB |
| Camera Selection | 165.33 KB |

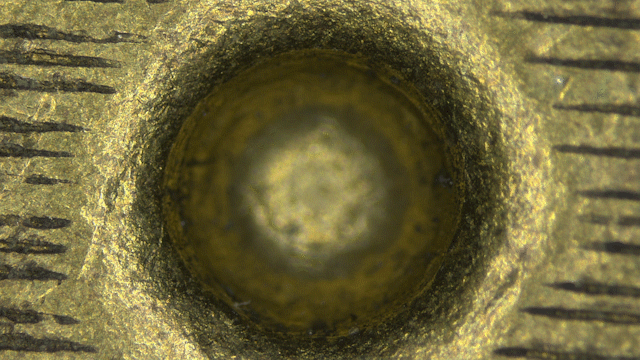

I microscopi hanno una profondità di campo ridotta, specialmente quando lavorano ad alto ingrandimento. Un modo per superare questa limitazione è usare l'EDF.
L'algoritmo EDF intelligente integrato nella fotocamera HDMI02DPX-3D può aiutare a ottenere tutti i dettagli del campione a ingrandimenti elevati e acquisire un'immagine a fuoco "full frame" chiara e corretta, grazie a un semplice clic del mouse.

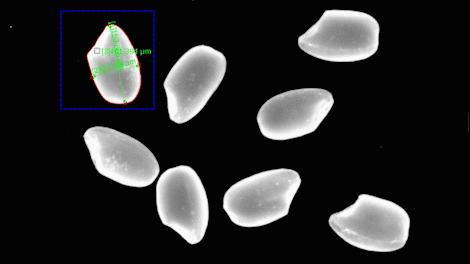

La fotocamera HDMI02DPX-3D consente di acquisire la misura di più oggetti contemporaneamente e il più rapidamente possibile. Con lo stereo microscopio con ingrandimento a 2.5X, l'accuratezza e la ripetibilità della misurazione automatica 2D sono ±5 micron e ±3 micron.
Basta un clic per creare un'immagine 3D, dopodiché il campione può essere osservato a colori reali o con pseudo-colore, e ruotato di 360°, misurato su qualsiasi posizione; i dati possono essere registrati in tempo reale. Con un microscopio metallografico con obiettivo a 10X , l'accuratezza della misurazione dell'asse Z e la ripetibilità sono ± 2 micron e ± 1 micron. Maggiore l'ingrandimento, maggiore la precisione.
Caratteristiche Tecniche
Sensore d'immagine | Sony CMOS a colori da 1/2. |
Risoluzione dell'immagine | 1920×1080 |
Dimensione pixel | 3.75µm×3.75µm |
Frequenza dei fotogrammi | 60 fps (normale), 30 fps (WDR) |
Otturatore | Rolling |
Metodo di scansione | Scansione progressiva |
Temperatura colore | 1800K-10000k |
Bilanciamento del bianco | Automatico/Manuale/Area |
Guadagno | Automatico / Manuale |
Tempo di esposizione | Automatico: 0,1 ms-16,6 ms |
Formati immagine | TIFF/JPEG |
Formati video | AVI/MP4(1080P) |
WDR | Supportato |
EDF in tempo reale | Supportato |
Bordo ottimizzato | Supportato |
Flat field correction - FFC | Supportato |
Modalità effetto | Normale/Negativo/Rilievo/Scala di grigi |
Visualizzazione 3D | Visualizzazione pseudo-colore/scena reale, linee della griglia, rotazione di 360° |
Istogramma 3D | Supportato |
Misurazione del profilo 3D | Dislivello, curvatura, area, rugosità |
Misurazione della superficie 3D | Altezza del gradino, volume, rugosità superficiale |
Intervallo Z (profondità di campo) | 23mm |
Precisione di misura 3D (10X) | ±2µm |
Ripetibilità 3D (10X) | ±1µm |
Rapporto di misurazione 3D | Supportoato, con modello/template modificabile |
Misura manuale 2D | Punto-punto, punto-linea, linea-retta, parallelo, perpendicolare, poligono, cerchio, arco, cerchio concentrico, cerchio-cerchio, angolo |
Precisione di misura 2D (10X) | ±2µm |
Ripetibilità 2D (10X) | ±2µm |
Rapporto di misura 2D | Supportato |
Input mouse | Mouse USB |
Input tastiera | Tastiera USB |
Ottiche | C-Mount |
Video | HDMI 2.0 |
Connessione internet | Ethernet |
USB | 3 x USB2.0, 1 x USB3.0 |
Capacità di memoria | Memoria Emmc 32G integrata |
Dimensioni (LxAxP) | 87mmx181mmx103mm |
Ambiente di lavoro | 5°C - 40°C (temperatura), 45%-85% (umidità) |
Peso | 2.5kg |
Alimentazione | 12V 8A |
