Workshop profilometria 4D DHM® Lyncee Tec a Pisa - 20 Dicembre 2016

• Profilometria 3D in tempo reale: DHM® misura la topografia 3D di una superficie e la sua evoluzione nel tempo, senza che sia richiesto alcun meccanismo di scansione. Fornisce una velocità di acquisizione imbattibile, con una frequenza di fotogrammi fino a 1000 fps, rendendo possibili:

  • Studio in 3D del comportamento dinamico di superfici deformabili

  • Acquisizione rapida e analisi di superfici di ampie dimensioni

  • Ispezioni di routine con altissima produttività

  • Cattura di topografie 3D in linea di produzione, senza fermare il campione


• Misura 3D in condizioni ambientali modificate. L'esclusiva configurazione ottica del DHM® permette all'utente di misurare, con una eccellente qualità ottica:
  • Attraverso vetro e liquidi in immersione
  • All'interno di camere in vuoto o con atmosfera modificata
  • Con il controllo di: temperatura, umidità, pressione o composizione dell'atmosfera

• Misura topografica di pattern trasparenti. Il software DHM® di analisi riflettometrica permette la misurazione di:
  • Topografia di strutture trasparenti
  • Valori di spessore e di indice di rifrazione di strutture multi-layer con spessori da 10nm fino ad alcune decine di micron
  • Topografia di materiali soft e di liquidi

• Analisi MEMS fino a 25 MHz. L'unità stroboscopica opzionale sincronizza le misure fatte con il DHM® con il segnale di eccitazione del MEMS. L'analisi di questo set di dati fornisce:
  • Topografie 3D in sequenza temporale
  • Risonanze e risposte di frequenza
  • Ampiezza di vibrazione con una risoluzione di 5pm per spostamenti fuori piano e 1nm per spostamenti in piano
  • Caratterizzazione di movimenti e geometrie complesse del campione, inclusa la presenza di buchi

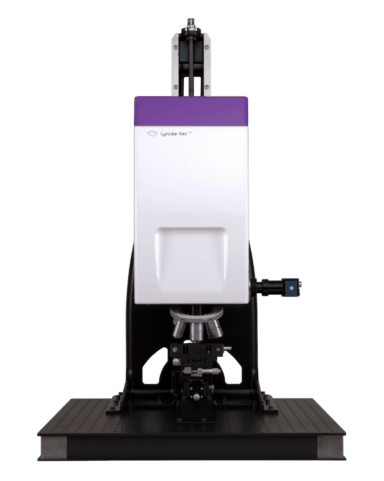

LA SCHEDA TECNICA DEL REFLECTION dhm
