SEM da banco Nanos con analisi EDS integrata: aggiungere informazioni chimiche alla microscopia elettronica
Notizia/Articolo divulgativo
Nell’analisi dei materiali, osservare la superficie di un campione è spesso solo il primo passo. Un SEM da banco consente ai laboratori di analizzare morfologia, topografia, difetti, particelle, rivestimenti e caratteristiche microstrutturali ad alto ingrandimento. Tuttavia, per comprendere appieno un materiale, è spesso necessario andare oltre l’immagine e identificare la composizione del campione.
È qui che entra in gioco l’EDS.
L’EDS, o spettroscopia a raggi X a dispersione di energia, integra l’imaging SEM aggiungendo informazioni chimiche alle osservazioni morfologiche. In altre parole, il SEM aiuta gli utenti a vedere l’aspetto di un campione, mentre l’EDS consente di comprenderne la composizione elementare.
Il vero valore risiede nella sinergia tra le due tecniche. Il SEM fornisce dati morfologici e topografici ad alta risoluzione, mentre l’EDS aggiunge informazioni chimiche localizzate relative alle caratteristiche osservate nell’immagine. Insieme, rendono possibile correlare specifiche caratteristiche microstrutturali con la loro composizione.
Vedi in azione il flusso di lavoro Semplor Nanos EDS: dall'imaging SEM all'analisi elementare.
EDS è l’acronimo di Energy Dispersive X-ray Spectroscopy, in italiano spettroscopia a raggi X a dispersione di energia. Si tratta di una tecnica analitica utilizzata insieme all'imaging SEM per identificare gli elementi chimici presenti in un campione.
Durante l’analisi, il fascio di elettroni del SEM interagisce con gli atomi del materiale. Questa interazione genera diversi segnali, ognuno dei quali fornisce differenti tipi di informazione. Gli elettroni secondari vengono utilizzati principalmente per evidenziare la morfologia e la forma della superficie, mentre gli elettroni retrodiffusi possono mettere in risalto variazioni di contrasto legate al numero atomico e alla composizione del materiale. I raggi X caratteristici, generati nel volume di interazione all’interno del campione, sono invece i segnali utilizzati dall’EDS per l’analisi elementare.
L’origine di questi raggi X è legata alla struttura atomica degli elementi presenti nel campione. Quando il fascio elettronico primario interagisce con un atomo, può alterare gli elettroni dei gusci più interni. Nel momento in cui l’atomo ritorna a uno stato più stabile, l’energia viene rilasciata sotto forma di raggi X. L’energia di questi raggi X è caratteristica dell’elemento che li ha prodotti ed è per questo che l’EDS può essere utilizzato per identificare la composizione chimica.
Questi segnali a raggi X vengono raccolti dal rivelatore EDS e convertiti in uno spettro. Analizzando questo spettro, è possibile identificare gli elementi presenti e, in alcuni casi, valutarne la distribuzione o la concentrazione relativa.
In termini semplici, mentre il SEM di per sè consente di osservare la morfologia di un campione, l’integrazione dell'EDS aggiunge un ulteriore livello essenziale di informazione: la composizione chimica.
L’integrazione tra SEM ed EDS consente di eseguire diversi tipi di analisi, rendendo questa soluzione utile per laboratori industriali, centri di ricerca e reparti di controllo qualità.
Combinando l’immagine SEM con i dati EDS, gli utenti possono passare dalla semplice osservazione visiva a una comprensione più approfondita del materiale del campione. Una caratteristica che nell’immagine SEM appare più chiara, più scura, stratificata, contaminata, fratturata o strutturalmente diversa può essere analizzata ulteriormente per verificare se presenta anche una composizione elementare differente.
Un flusso di lavoro tipico parte dall’immagine SEM. L’operatore individua una regione di interesse direttamente sull’immagine del campione, ad esempio una particella, un’inclusione, un rivestimento, un difetto o una contaminazione, e acquisisce quindi i dati EDS da quello specifico punto o da quell’area. Questo rende l’analisi intuitiva: prima si osserva la morfologia, poi si studia la composizione chimica della caratteristica selezionata.
A seconda dell'informazione analitica ricercata, l’operatore può
Spettri EDS
Uno spettro EDS è uno dei principali risultati dell’analisi SEM-EDS. Visualizza i segnali a raggi X raccolti dall’area analizzata, con picchi corrispondenti agli elementi rilevati nel campione. Ogni picco è associato a una caratteristica energia dei raggi X, consentendo al software di identificare gli elementi presenti.
Oltre alla semplice identificazione, lo spettro può supportare anche una valutazione quantitativa o semiquantitativa, aiutando gli utenti a stimare la quantità relativa di ciascun elemento nell’area analizzata. Per questo motivo, gli spettri rappresentano un importante primo passo per comprendere la composizione chimica di un materiale, confermare la presenza di elementi specifici o analizzare contaminazioni inattese.
Analisi puntuale e di area
L’analisi puntuale e di area consente agli utenti di selezionare un punto specifico o una regione dell’immagine SEM e identificarne la composizione elementare. È utile per analizzare inclusioni, particelle, contaminazioni, difetti localizzati o specifiche aree di interesse.
Questo flusso di lavoro è particolarmente utile quando è necessario identificare chimicamente una caratteristica visibile nell’immagine SEM. Per esempio, è possibile selezionare e analizzare una piccola particella, un’inclusione brillante o un deposito inatteso per comprendere quali elementi siano presenti.
Scansioni lineari
Una scansione lineare mostra come varia la composizione elementare lungo una linea selezionata sull’immagine SEM. L’operatore traccia una linea attraverso una caratteristica di interesse, per esempio un’interfaccia, una particella, un rivestimento, una struttura stratificata o una zona di transizione tra due fasi differenti, e il software EDS visualizza come cambiano gli elementi rilevati lungo quel percorso.
Questo flusso di lavoro è particolarmente utile per studiare interfacce, rivestimenti, strati, giunzioni, zone di diffusione, inclusioni e transizioni tra materiali differenti. Aiuta gli utenti a comprendere non solo quali elementi siano presenti, ma anche come la loro distribuzione vari da una regione all’altra.
Mappatura elementare
La mappatura EDS, nota anche come mappatura di regione, mostra come gli elementi chimici sono distribuiti all’interno di un’area selezionata del campione. Invece di analizzare un solo punto o una sola linea, l’operatore seleziona una regione di interesse e il software genera singole mappe elementari, oltre a una mappa combinata nella quale i diversi elementi possono essere rappresentati con colori differenti.
Questo flusso di lavoro è particolarmente utile per confrontare diverse regioni, verificare l’omogeneità del materiale, identificare le fasi, rilevare contaminazioni e comprendere come gli elementi siano distribuiti all’interno di microstrutture complesse. Confrontando o sovrapponendo la mappa elementare all’immagine SEM o BSD, diventa più semplice mettere in relazione ciò che è visibile nell’immagine con la composizione chimica di ciascuna area.
Per esempio, particelle, inclusioni, rivestimenti, grani o fasi differenti che mostrano diversi livelli di contrasto nell’immagine SEM possono essere analizzati dal punto di vista chimico, aiutando gli utenti a comprendere se le differenze visive corrispondano anche a differenze di composizione.

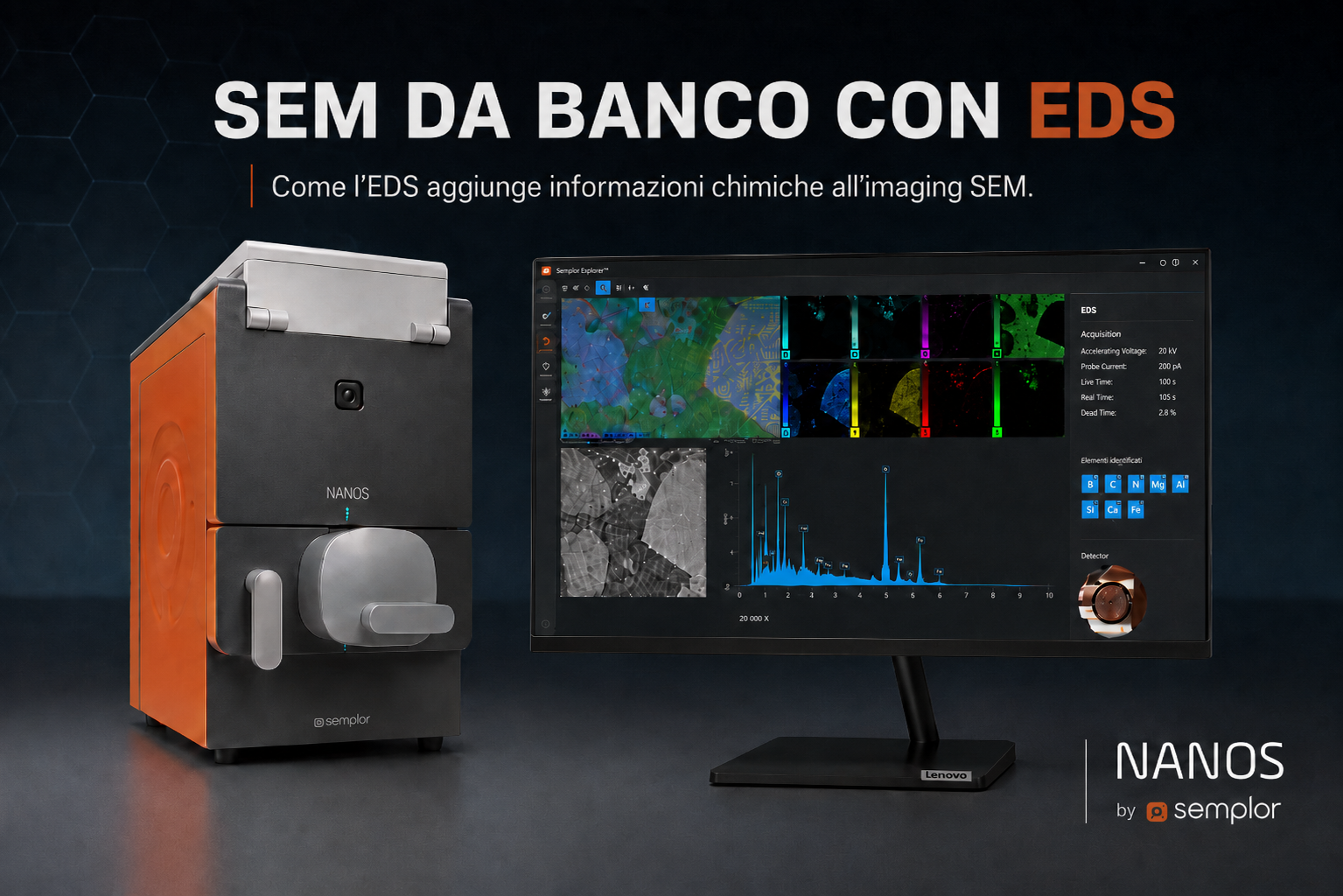

Il SEM compatto Semplor Nanos è dotato di un sistema EDS integrato, progettato per supportare l’analisi elementare di routine direttamente all’interno del flusso di lavoro SEM. Questo consente di combinare imaging ad alta risoluzione e analisi chimica in una piattaforma compatta e adatta all’ambiente di laboratorio, senza trasformare lo strumento in un sistema analitico complesso e di grandi dimensioni.
Il sistema EDS è integrato nell’architettura del Nanos e consente agli utenti di mantenere tutti i vantaggi di un SEM da banco: ingombro ridotto, facilità d’uso e accesso diretto sia all’imaging sia all’analisi elementare dallo stesso strumento.
L’hardware EDS si basa su un Silicon Drift Detector (SDD) con un’area attiva di 30 mm², in grado di supportare elevate velocità di conteggio e una raccolta efficiente dei raggi X. Con una capacità fino a 300.000 conteggi al secondo e una risoluzione energetica inferiore a 132 eV sulla linea Mn Kα, il sistema è progettato per fornire un’identificazione affidabile degli elementi in un’ampia gamma di materiali.
Il rivelatore è in grado di identificare elementi dal boro (Z=5) all’americio (Z=95), rendendo possibile l’analisi in numerose applicazioni industriali e di ricerca. Questo ampio intervallo elementare rende il sistema adatto allo studio di metalli, ceramiche, rivestimenti, particelle, contaminazioni, inclusioni e molti altri tipi di campione.
Dal punto di vista software, il sistema EDS del Nanos supporta i principali flussi di lavoro utilizzati nell’analisi SEM-EDS, tra cui l’analisi puntuale e di area, la scansione lineare e la mappatura elementare.
A seconda dell’applicazione, la configurazione EDS del Nanos può essere scelta per supportare l’analisi elementare di routine oppure per migliorare le prestazioni nelle attività più impegnative, come il rilevamento degli elementi leggeri. Per i laboratori che lavorano con materiali nei quali sono rilevanti elementi come l’azoto, la scelta della finestra del rivelatore può rappresentare un fattore importante per ottenere spettri più chiari e affidabili.
Queste funzionalità trasformano il SEM da banco da semplice strumento di imaging a piattaforma analitica compatta per la caratterizzazione dei materiali, il controllo qualità e l’analisi dei guasti.
La qualità dei dati EDS dipende non solo dal rivelatore, ma anche dalla corretta configurazione del SEM. Nel caso del Nanos, un’adeguata impostazione dello strumento svolgono un ruolo importante nell’ottenimento di risultati analitici affidabili.
Uno dei fattori chiave nell’analisi SEM-EDS è la geometria. Per una raccolta efficiente dei raggi X, il campione deve essere posizionato correttamente rispetto al fascio elettronico e al rivelatore EDS. In termini pratici, ciò significa lavorare alla corretta distanza di lavoro, mantenere il campione il più possibile piano ed evitare inclinazioni non necessarie dello stage durante l’acquisizione EDS.
Un vantaggio specifico del Nanos è la sua distanza di lavoro fissa di 10 mm. Ciò consente agli utenti di acquisire immagini SEM di elevata qualità e raccogliere dati EDS alla stessa distanza di lavoro, semplificando il flusso operativo e contribuendo a mantenere la geometria corretta per un’efficiente raccolta dei raggi X.
Un altro parametro importante è la tensione di accelerazione. Il fascio elettronico primario non interagisce soltanto con la superficie, ma anche con un volume di materiale sottostante. La profondità e le dimensioni di questo volume di interazione dipendono dalla tensione di accelerazione e dal numero atomico o dal peso atomico del campione. Tensioni di accelerazione più elevate aumentano generalmente la penetrazione del fascio e possono generare raggi X provenienti da un volume di materiale più ampio.
Questo significa che l’analisi SEM-EDS non consiste soltanto nel rilevare quali elementi sono presenti, ma anche nel comprendere da quale zona proviene il segnale. La scelta delle condizioni corrette aiuta a ottenere dati più rappresentativi dell’area di interesse.
Parametri come la distanza di lavoro, la geometria del campione, la tensione di accelerazione, il tipo di materiale e la preparazione del campione possono influenzare significativamente il risultato. Una corretta configurazione contribuisce a generare spettri più affidabili, mappe elementari più chiare e un’interpretazione più accurata. Al contrario, impostazioni non ottimizzate possono produrre dati più difficili da leggere o portare a conclusioni errate.
L'EDS è una tecnica potente, ma una corretta interpretazione richiede la consapevolezza dei suoi limiti. Uno spettro EDS non è semplicemente un elenco di elementi: è un segnale che deve essere interpretato nel giusto contesto analitico.
Un aspetto importante riguarda il rilevamento degli elementi leggeri. Elementi come l'azoto generano raggi X a bassa energia, che risultano più difficili da trasmettere e rilevare con precisione rispetto ai segnali a energia più elevata prodotti dagli elementi più pesanti. Per questo motivo, l'analisi degli elementi leggeri può essere più complessa e dipende fortemente dalla configurazione del rivelatore, dalle condizioni di acquisizione e dalle caratteristiche del campione.
La finestra del rivelatore EDS svolge un ruolo importante in questo processo. Le configurazioni con finestra standard garantiscono un'eccellente trasmissione per la maggior parte degli elementi e sono quindi adatte a numerose applicazioni di routine. Tuttavia, quando l'applicazione richiede una migliore rilevazione degli elementi leggeri, una finestra ultrasottile (disponibile come opzione) può aumentare significativamente la trasmissione dei raggi X a bassa energia, compresi i segnali di elementi come l'azoto.
Questo può determinare una differenza evidente nello spettro ottenuto. Mentre gli elementi più pesanti possono essere rilevati efficacemente con diverse configurazioni, gli elementi leggeri possono apparire molto più chiaramente quando la finestra del rivelatore è ottimizzata per la trasmissione dei raggi X a bassa energia. Per questo motivo, la configurazione del rivelatore deve essere scelta in funzione dei materiali analizzati e degli elementi di interesse.
Alcuni picchi presenti nello spettro possono essere causati da artefatti anziché da elementi effettivamente presenti nell'area analizzata. Per esempio, i picchi di somma possono verificarsi quando due raggi X raggiungono il rivelatore quasi simultaneamente e vengono registrati come un unico evento con un'energia pari alla somma delle energie dei due raggi X in ingresso. Di conseguenza, nello spettro può comparire un picco aggiuntivo, anche se non corrisponde necessariamente a un elemento realmente presente nel campione.
Un altro esempio è rappresentato dai picchi di fuga. Questi possono verificarsi all'interno del rivelatore quando una parte dell'energia del raggio X incidente non viene raccolta completamente, producendo un picco più piccolo a un'energia inferiore rispetto al segnale originale. Se non riconosciuto, anche questo tipo di artefatto può rendere più complessa l'interpretazione dello spettro.
Per questo motivo, l'esperienza, una corretta configurazione dello strumento e strumenti software adeguati sono essenziali per ottenere analisi SEM-EDS affidabili. Riconoscere i limiti della tecnica, selezionare la configurazione appropriata del rivelatore e comprendere gli artefatti dello spettro aiuta a evitare interpretazioni errate e a formulare conclusioni più accurate sulla composizione del campione.
I nostri tecnici sono sempre disponibili a spiegare agli utenti del Nanos come riconoscere e gestire queste deviazioni e questi artefatti.
L’EDS può essere utilizzato in un’ampia gamma di applicazioni, tra cui:
Grazie a sistemi compatti come il SEM da banco Nanos, queste analisi possono essere eseguite in modo più diretto e pratico, anche in laboratori che non dispongono di grandi strutture dedicate alla microscopia elettronica.
Per ottenere dati EDS utili e affidabili, è necessario considerare diversi fattori. La posizione e la geometria del campione sono fondamentali: un campione piano, correttamente posizionato alla giusta distanza di lavoro, contribuisce a migliorare l'efficacia di raccolta dei raggi X e la qualità dei dati.
È inoltre importante ricordare che i raggi X possono essere generati da un volume di materiale che, a seconda del materiale e delle impostazioni del fascio, può estendersi per diversi micron. Ciò significa che i risultati EDS devono sempre essere interpretati in relazione alle dimensioni della caratteristica analizzata e al volume di interazione del fascio elettronico.
La corretta impostazione del fascio rappresenta un altro aspetto importante del flusso di lavoro. L'obiettivo è scegliere condizioni che forniscano le informazioni chimiche necessarie, mantenendo al tempo stesso un'acquisizione stabile ed efficiente. In pratica, ciò significa trovare il giusto equilibrio tra qualità dell'immagine, intensità del segnale a raggi X, velocità di acquisizione e accuratezza analitica.
Anche l'interpretazione dello spettro richiede attenzione. Artefatti come i picchi di somma e i picchi di fuga possono comparire nello spettro e influenzare l'identificazione degli elementi se non vengono riconosciuti correttamente. Per questo motivo, l'analisi EDS trae vantaggio sia da strumenti software adeguati sia da una solida competenza analitica.
Per quanto riguarda le mappe elementari, le condizioni di acquisizione influenzano il livello di dettaglio e l'affidabilità del risultato. Le mappe EDS in tempo reale sono utili per ottenere rapidamente una panoramica della distribuzione degli elementi, mentre acquisizioni di qualità superiore possono essere utilizzate quando sono necessarie informazioni chimiche più dettagliate.
Infine, nelle applicazioni che coinvolgono elementi leggeri come l'azoto, la configurazione della finestra del rivelatore diventa particolarmente importante. Una finestra EDS ultrasottile può migliorare la trasmissione dei raggi X a bassa energia, rappresentando quindi un'opzione utile per i laboratori interessati all'analisi dell'azoto o ad altre applicazioni dedicate agli elementi leggeri.
Schaefer SEE distribuisce il SEM da banco Nanos di Semplor, una soluzione compatta progettata per portare la microscopia elettronica e l’analisi dei materiali direttamente in laboratorio, con costi di esercizio e manutenzione molto inferiori ai sistemi presenti sul mercato.
Grazie alle funzionalità EDS integrate, Nanos consente di combinare l’imaging SEM con l’analisi elementare, supportando flussi di lavoro quali acquisizione di spettri, analisi puntuale e di area, scansioni lineari e mappe elementari. A seconda dell’applicazione, la configurazione EDS può essere scelta per supportare analisi elementari di routine oppure esigenze più specifiche, come una migliore rilevazione degli elementi leggeri.
Per saperne di più sulle potenzialità di un SEM da banco con EDS, capire se questa tecnologia è adatta alle vostre applicazioni o ricevere ulteriori informazioni sul sistema Nanos, contattateci: il nostro team è a disposizione per approfondire le vostre esigenze e spiegarvi nel dettaglio tutte le caratteristiche del Nanos.
